E20環境平臺以管網跟污泥作為切入點，繼續深度挖掘城鎮污水治理領域領先企業，向業內征集“城鎮污水管網檢測修復”、“污泥處理處置”典型案例，以期為行業提供經典案例支持。

來源：中國水網 作者：張曉娟

生態文明建設治國理念的提出，標志著中國環境污染攻堅戰全面打響，水污染治理進入關鍵期。近年來，相關政策法規的相繼出臺，在堅定環境治理決心的同時，也堅定了對治理效果更高標準要求的信念。雖然“水十條”已明確提出“強化城鎮生活污染治理”、“全面加強配套管網建設”、“推進污泥處理處置”、“整治城市黑臭水體”，然而由于政策法規監管力度不夠、運維管理標準化程度低、綜合性技術水平不足等現實問題的制約，導致污水治理并未真正做到全系統、全環節考慮，“重廠輕網”、“重水輕泥”現象普遍存在，污水處理依然面臨低效能運行問題，黑臭水體治理效果不佳，返黑返臭現象時有發生。

在此背景下，E20環境平臺以管網跟污泥作為切入點，繼續深度挖掘城鎮污水治理領域領先企業，向業內征集“城鎮污水管網檢測修復”、“污泥處理處置”典型案例，以期為行業提供經典案例支持。

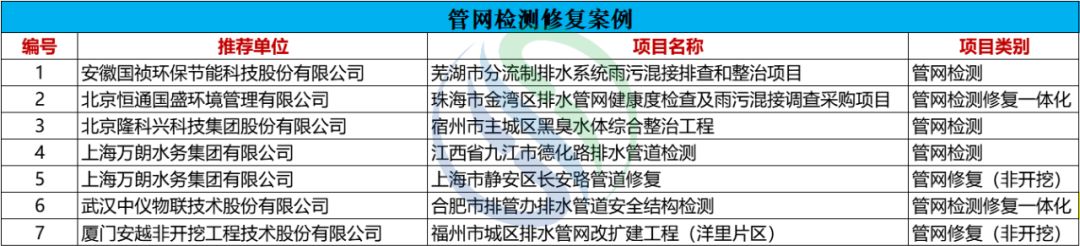

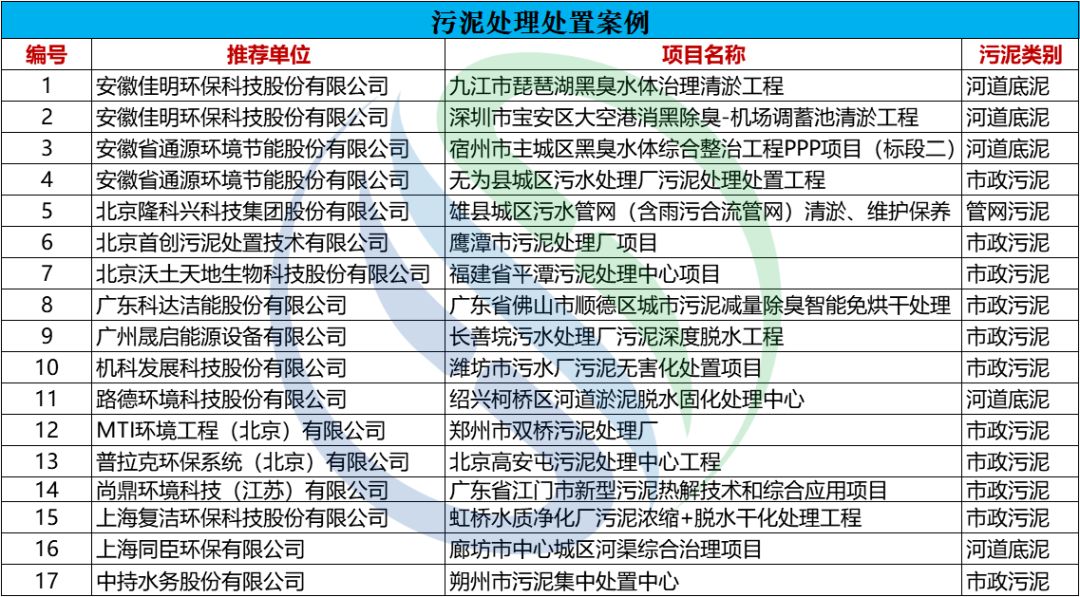

截止7月26日，共征集到7個管網檢測修復案例，17個污泥處理處置案例，具體案例名單如下（案例按推薦單位首字母排序）。

各案例詳細內容如下（案例按推薦單位首字母排序）

管網檢測修復案例

1、項目名稱：蕪湖市分流制排水系統雨污混接排查和整治項目

項目推薦單位：安徽國禎環保節能科技股份有限公司

項目類別：管網檢測

檢測管道的基本情況

本項目我公司共檢測兩個片區的市政雨污水管網，合計約110公里。其中約有40公里管網存在滿管水現象，需要封堵、降水疏通后采用QV和CCTV檢測。此外，對部分管徑大（大于1500mm）且無法降水的管道采用聲納檢測。

技術工藝/解決方案名稱及原理

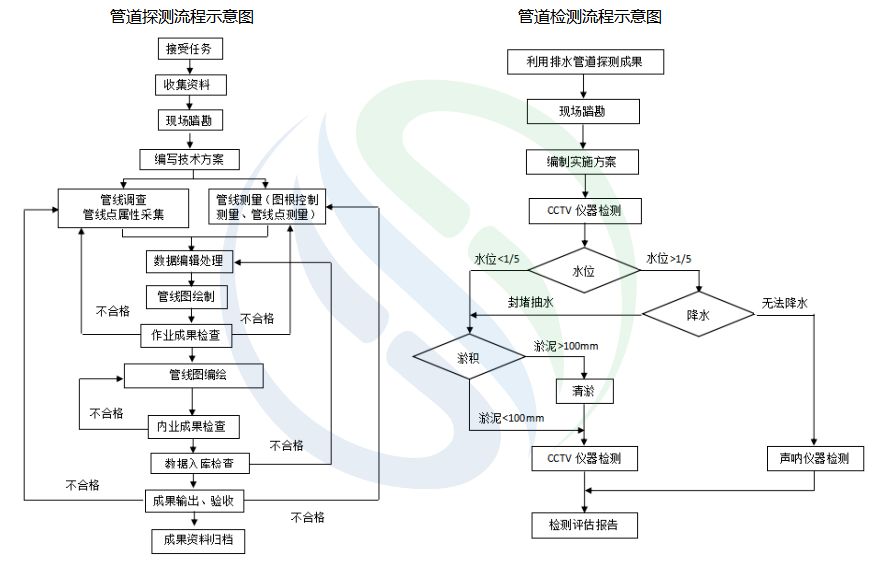

1）管線探測：利用收集的地形圖及排水管網資料做工作底圖，采用開井調查的方式確定管道的埋深和走向，追蹤逐井調查。

2）管道檢測：檢測方法以CCTV檢測為主，QV檢測為輔。在滿管水無法降水情況下，采用聲納檢測。

①潛望鏡檢測工作原理

管道潛望鏡檢測是將配置有強力光源的高放大倍數的攝像頭放入檢查井內，工作人員控制并觀察錄像，顯示管道內部裂紋、堵塞、漏水等內部狀況，并以圖片或錄像形式儲存成果資料。

②CCTV檢測工作原理

采用專用閉路電視系統進行管道內窺檢測的一種方法。在電視檢測過程中，檢測人員對放入管道內的攜帶攝像鏡頭的爬行器進行有線控制，通過監視器觀察管道內部狀況并進行實時錄像，以確定管道內部缺陷。

③聲納檢測工作原理

聲納是利用自身裝置向水中發射聲波，通過接受水下物體的反射回波發現目標；在計算機及專用軟件系統的支持下對反射聲波信號進行自動處理，以測定目標的各種參量，達到進行管道運行狀況檢測的目的。

3）封堵、降水和清淤：對于不滿足CCTV檢測條件的管道，需對管道進行封堵、降水和清淤處理。

工作原理：采用氣囊封堵、移動泵站抽排，利用高壓水車、吸污車及人工清掏進行疏通清淤，以便管道達到檢測的工作環境要求。

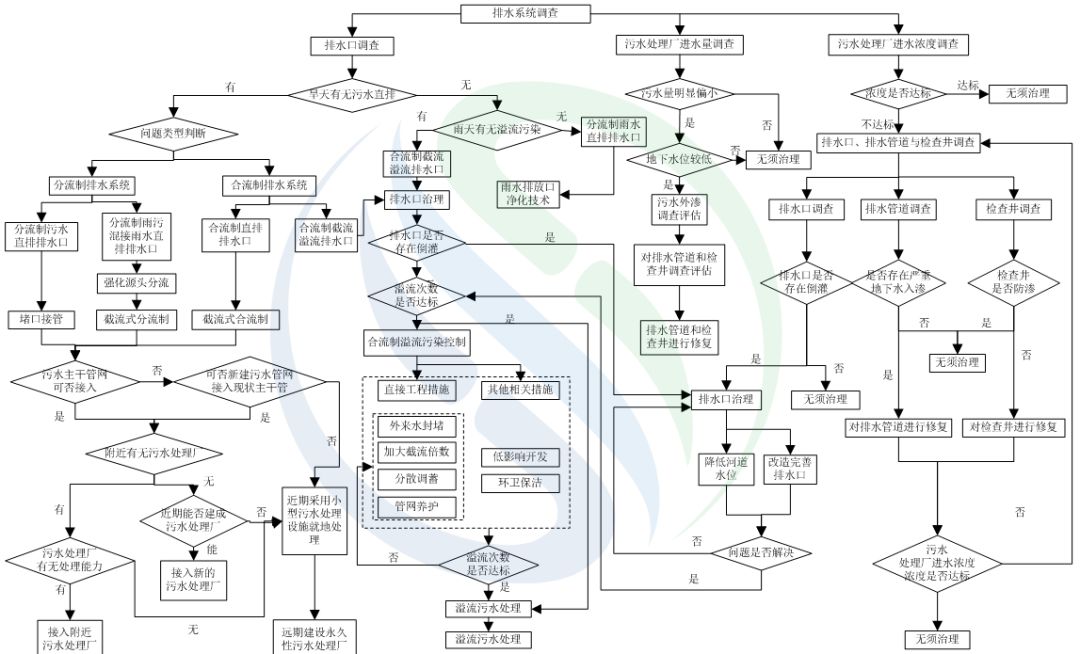

工藝流程圖/解決方案示意圖

2、項目名稱：珠海市金灣區排水管網健康度檢查及雨污混接調查采購項目

項目推薦單位：北京恒通國盛環境管理有限公司

項目類別：管網檢測修復一體化

項目管網基本情況

珠海市金灣區轄區設有三灶、紅旗2個鎮，已建的雨水管約176公里、雨水渠約82公里、污水管約123公里，總計約381公里；其中紅旗鎮已建雨水管道約76公里，污水管道約28公里，共計約104公里；三灶鎮已建雨水管道約182公里，污水管道約95公里，共計約277公里。

此次檢測包括管網疏通清淤、雨污混接調查、河道排水口溯源、管網健康度、雨污混接評估、污水管網外來水量評估、管網修復及提升方案等環節。

技術工藝&解決方案名稱及原理

恒通環境排水管網四位一體建設&專業化運維管理方案

恒通環境排水管網四位一體建設& 專業化運維解決方案，包括管網普查檢測、管網清淤、管網非開挖修復、管網大數據管理與專業化運維服務，可以有效促進城市排水系統整體功能的提升。

一、管網清淤&檢測

在管網清淤、檢測環節，恒通環境擁有自主知識產權的下水道清淤機器人和排口溯源機器人，結合QV、CCTV等，可以在管網漫水的情況下進行管網普查、清淤及管道病害檢測工作，并將檢測結果形成文字、表、圖、數據的匯編，繪制“排水管網一張圖”，從而同步編制修復方案，助力金灣區建立排水管網科學運維的長效機制。

恒通環境管網普查檢測工藝流程示意圖

二、市政排水管網非開挖修復

在恒通環境的珠海金灣區項目中，分析修復管道的結構性缺陷類型，滲漏、變形、破裂、錯口這四種類型占比達60%以上；結構性缺陷共11071處，其中1級結構性缺陷最多，為6213個，占比約56%；各結構性缺陷數量隨等級上升呈遞減趨勢。3級缺陷、4級缺陷之和占比達15%。恒通環境主要采用局部&整體非開挖修復技術，包括局部樹脂固化法、CIPP翻轉法、UV-CIPP（紫外光固）修復法等，對上述管道缺陷進行修復。

恒通環境非開挖修復工藝流程示意圖

3、項目名稱：宿州市主城區黑臭水體綜合整治工程

項目推薦單位：北京隆科興科技集團股份有限公司

項目類別：市政排水管網檢測

檢測管道的基本情況

宿州市主城區黑臭水體綜合整治工程PPP項目--合流制排口雨水管網檢測與治理是啟動河道治理的同時，一并對河道兩岸排口及排水管網進行檢測與治理的綜合整治工程。預檢測的雨水管網為合流制，由于缺少定期養護，管養措施不到位，致使預檢測的部分雨水管道及附屬設施存在一些問題，表現為部分檢查井和管道存在一些功能性和結構性缺陷，造成管道運行不暢、污水外滲和地下水進入管道現象；部分小區和沿街商鋪、飯館的污水混接、私接到雨水管道，通過排口直排到河道的現象。因此城市黑臭水體整治是城市水環境改善過程中重要的階段性工作，“控污截源”措施是從源頭減少進入水體污染物最直接，也是最有效的措施，排口及管道檢測治理至關重要。

技術工藝/解決方案名稱及原理

以排水口為起點，采用人工開井確認、QV、CCTV 等設備和測繪方法對排水口上游連接排水管網進行調查工作，調查完成后繪制排水口及連接排水管線平面圖以及編制污染源成果表和最終成果報告。

工藝流程圖/解決方案示意圖

4、項目名稱：江西省九江市德化路排水管道檢測

項目推薦單位：上海萬朗水務集團有限公司

項目類別：管網檢測

檢測管道的基本情況

九江市德化路在2017年進行白改黑（混凝土路面改造瀝青路面），改造前需要對道路下埋設的雨水管道情況進行檢查，如有需要?jiǎng)t一并修復。其中雨水管道長約10公里，管徑dn600-dn2400。

技術工藝/解決方案名稱及原理

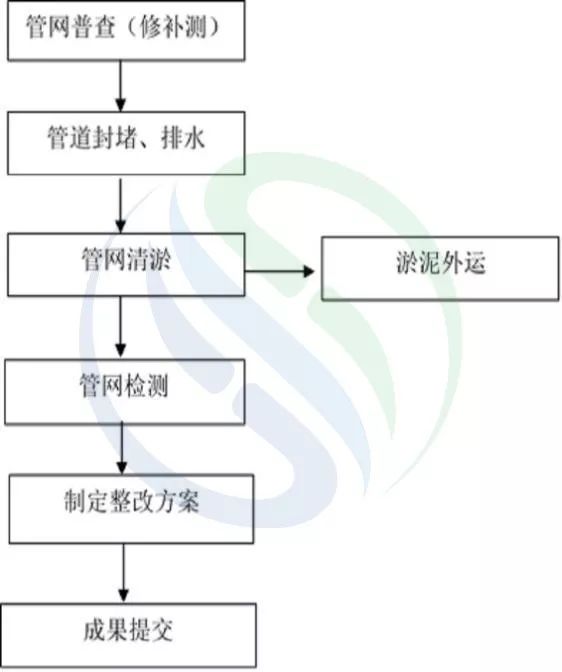

管道封堵、管道內疏通、管道檢測。管道封堵采用兩種方式，第一種針對DN600和以下的管道，采用充氣式管塞進行封堵，大于DN600管道采用潛水磚封，如遇大口徑管道水位較低，且不流動，可適當采用充氣管塞封堵。管道封堵完成后進行疏通作業，疏通使用高壓沖洗車，高壓沖洗車可清理管道內軟質淤泥，流沙等易流動垃圾，管道內硬質垃圾一般采用人工清理方式進行清理。管道疏通完成后進行CCTV檢測，檢測過程中要保持管道內水位在規定范圍內，檢測應客觀反應出管道內部情況。

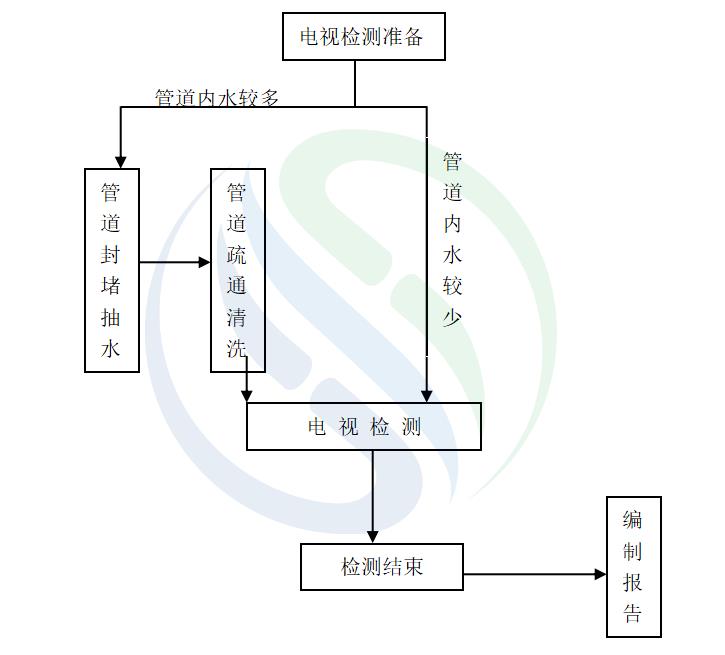

工藝流程圖/解決方案示意圖

5、項目名稱：上海市靜安區長安路管道修復

項目推薦單位：上海萬朗水務集團有限公司

項目類別：管網修復（非開挖）

被修復管道基本情況

長安路排水管道隸屬于靜安區，該管道使用多年，存在腐蝕、滲漏等缺陷，因該處管道位于市中心位置，如開挖更換成本過高，故采用預防性修復，增加管道使用壽命

技術工藝/解決方案名稱及原理

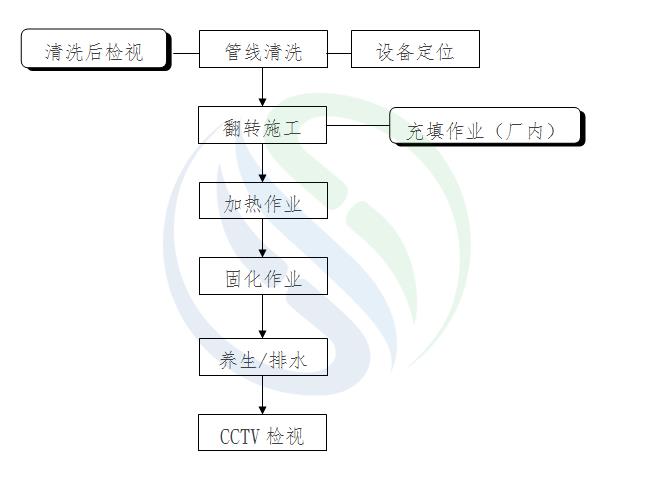

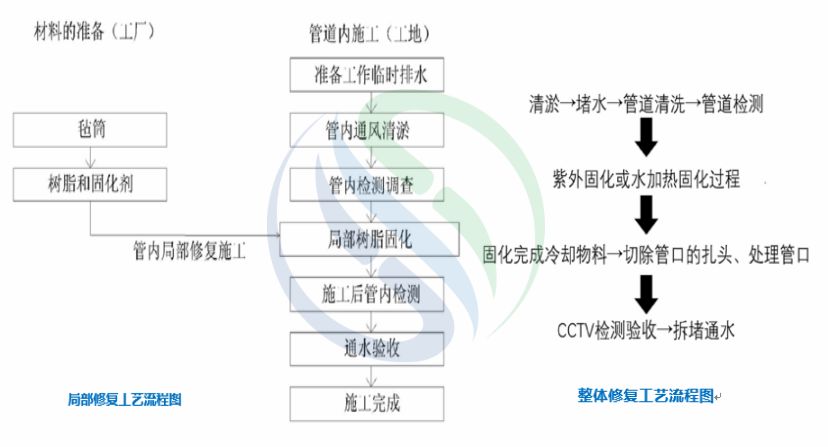

CIPP逆翻轉又稱翻轉式原位固化，是管道整體非開挖修復的一種工藝。

通過水壓，將浸潤樹脂的修復材料翻轉進待修復管道內，并通過加熱使樹脂固化，達到修復、增強管道的目的。

工藝流程圖/解決方案示意圖

6、項目名稱：合肥市排管辦排水管道安全結構檢測

項目推薦單位：武漢中儀物聯技術股份有限公司

項目類別：管網檢測修復一體化

一、管網檢測

檢測管道的基本情況

經CCTV檢測，管道存在著淤積、變形、破裂及起伏等情況。

技術工藝/解決方案名稱及原理

本工程使用武漢中儀物聯技術股份有限公司生產的X5型管道機器人，對管道進行CCTV檢測。管道CCTV檢測是采用先進的CCTV管道內窺電視檢測系統，在管道內自動爬行，對管道內的銹層、結垢、腐蝕、穿孔、裂紋等狀況進行探測和攝像，依據檢測技術規程再進行評估，為制定修復方案提供重要依據。

CCTV檢測技術，在國際上一些發達的國家和地區，已規模應用于對排水管道進行系統檢測、防止泄漏造成的污染以及進行地質災害（如滑坡）監測、防治。

管道檢測機器人是由控制器、爬行器、高清攝像頭、電纜等組成。在作業的時候主要是由控制器控制爬行器搭載檢測設備進入管道進行檢測。檢測過程中，管道機器人可以實時傳輸管道內部情況視頻圖片以供專業維修人員分析管道內部故障問題。

工藝流程圖/解決方案示意圖

二、管網修復

被修復管道基本情況

待修管道內部情況：W5-W6段，管道存在著淤積、變形、破裂及起伏等情況。

技術工藝/解決方案名稱及原理

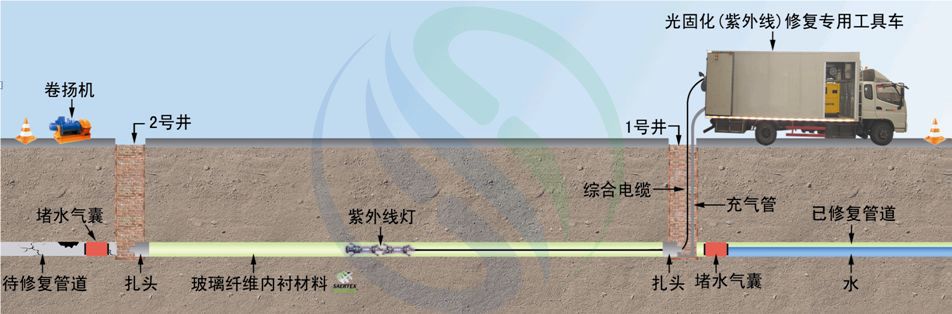

紫外線光固化內襯技術

紫外光固化技術是將玻璃纖維編制成軟管浸漬光固化樹脂，然后將其拉入原有管道內充氣擴張緊貼原有管道，以原有管道為外模，軟管內膜為內模，然后紫外光的作用下使樹脂固化形成具有一定強度的復合內襯管的原位固化法。待管道清理完畢，且管道破裂塌陷預處理完后，采用紫外光固化內襯修復技術進行修復。

工藝特點

1、穩定：數字傳輸，實時監控修復狀態，自動穩壓；

2、高效：固化時間短，速度快；

3、便攜：一體化設計，集成度高，僅需發電機供電；

4、節能：采用LED固化，能耗低，無污染。

工藝流程圖/解決方案示意圖

7、項目名稱：福州市城區排水管網改擴建工程（洋里片區）

項目推薦單位：廈門安越非開挖工程技術股份有限公司

項目類別：管網修復（非開挖）

被修復管道基本情況

福州市洋里片區排水管道從管材上主要是HDPE雙壁波紋管和鋼筋混凝土管和石。缺陷類型主要為管道結構性缺陷和檢查井缺陷。

HDPE雙壁波紋管的管徑一般為DN300、DN400、DN500、DN600、DN800、DN1000幾種規格。根據檢測報告這類管道的缺陷類型主要為變形、破裂、塌陷，如圖1、圖2所示。該類波紋管，柔韌性好，缺陷發展趨勢為變形，破裂，管道下陷最后導致堵塞管道。管道變形缺陷長度較長。

檢查井缺陷主要是井壁噴漏、涌漏，結構老化，井壁脫落等問題。

技術工藝/解決方案名稱及原理

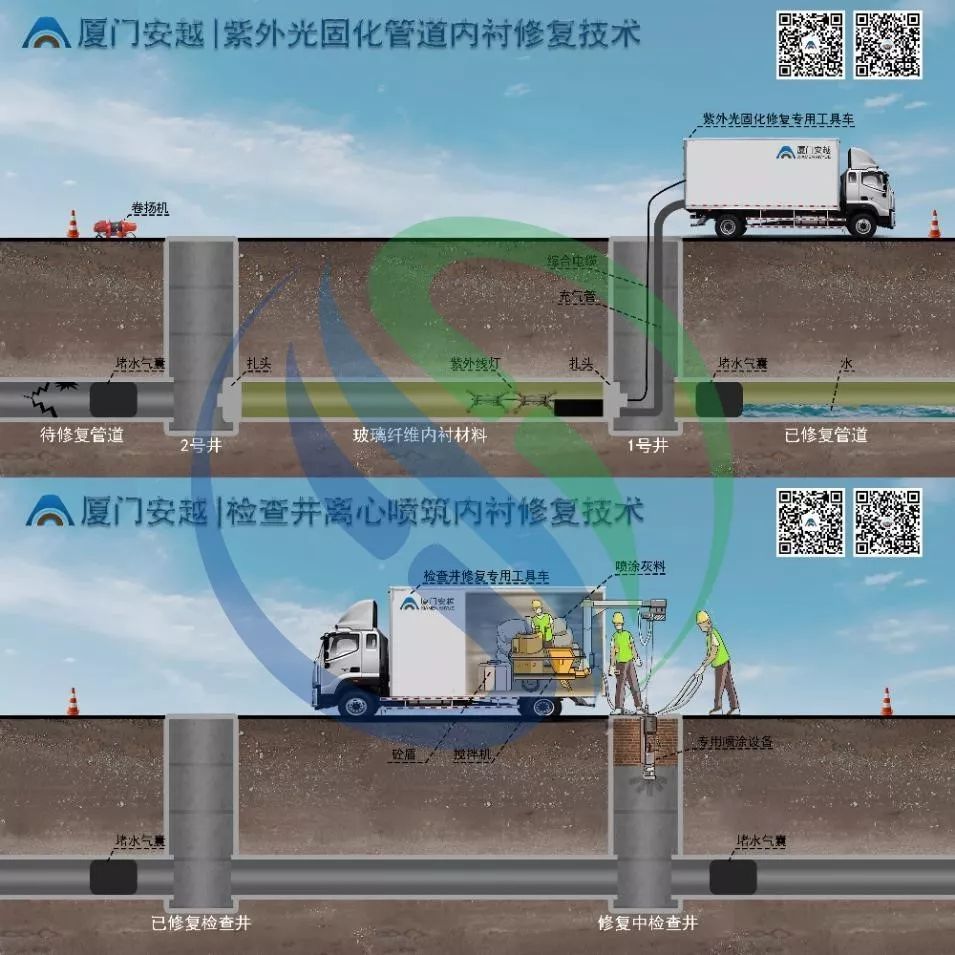

1)管道塌陷預處理及CIPP紫外光固化內襯修復技術

A）將注漿管在柔性排水管道內部打入變形塌陷部位周邊的土層中，向土層中注入堵水漿料，待無漏水后注入土壤加固漿料，固化后檢測注漿效果；

B）以300-600 mm為一進尺切割并挖出變形塌陷部位管道管片及管周固化土體，于挖空部分安裝預制的弧形鋼板并固定形成與原排水管道內徑相同的鋼管段；

C）沿所述排水管道軸向依次重復步驟A）及步驟B），直至將柔性排水管道變形塌陷部分全部替換為所述鋼管段；

D）將內襯軟管以拉入的方式置于整個排水管道，使其與原有排水管道內壁貼合并固化，其中所述內襯軟管是纖維增強的樹脂基復合材料。

2) 井室注漿堵漏及檢查井原位噴筑井盾修復技術

A)采用H100材料對檢查井進行注漿堵漏預處理；

B)采用離心噴涂?jī)?nèi)襯修復技術對檢查進行修復加固。

工藝流程圖/解決方案示意圖

污泥處理處置案例

1、項目名稱：九江市琵琶湖黑臭水體治理清淤工程

項目推薦單位：安徽佳明環?？萍脊煞萦邢薰?/p>

項目所處理污泥種類：河道底泥

項目概況描述

琵琶湖位于九江市潯陽區，毗鄰九江石化和熱電廠，受歷史原因影響存在點源污水及面源污染匯聚問題。在國家相關部門啟動長江大保護政策下，九江地理位置突出，黑臭水體治理問題刻不容緩。琵琶湖水面面積40萬㎡，項目建設初期經北京國環清華環境工程設計研究院精心設計，分步治理，共清理污泥15萬m3經過固化及無害化處理后全部資源化用于綠化用土，未造成污染轉移經濟效益明顯。經過階段性治理，水質指標趨向好轉，部分指標已達到Ⅴ類水。此項目還受到國家生態環保部及住建部好評，九江市政府

受到國家表彰。

技術工藝/解決方案名稱及原理

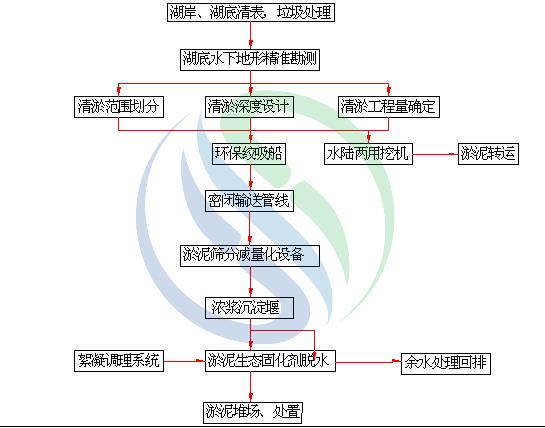

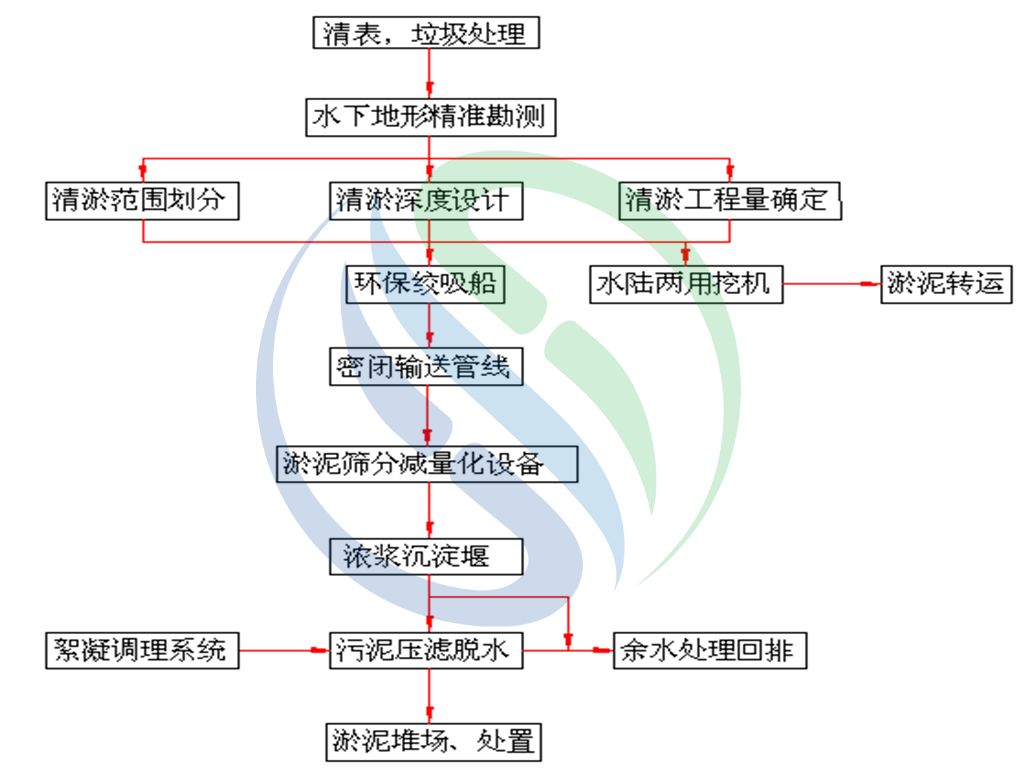

生態清淤+淤泥固化無害化處理+資源化利用

根據琵琶湖的環境現狀和我公司歷年類似工程經驗,選擇環保絞吸式挖泥船帶水作業,將池部底泥通過絞吸式挖泥設備在封閉空間絞吸制漿,通過泵送系統抽吸上來,通過密閉管道輸送直接進入污泥篩分減量化設備。篩分減量化設備分為三級分離系統，篩分粒徑為45~75μm以上,將污染底泥分不同粒徑篩分出來,去除水中絕大部分的砂粒和部分粉粒、粘粒等,最終得到含水率55~75%的污泥,篩分不出來的細小顆粒物進濃漿沉淀堰濃縮沉淀后，過壓濾機進一步脫水處理得到的泥餅，經固化劑固化無害化、穩定化處理后回用園區，濃漿沉淀堰和壓濾余水通過澄清后回排蓄水池。

工藝流程圖/技術解決方案示意圖

2、項目名稱：深圳市寶安區大空港消黑除臭-機場調蓄池清淤工程

項目推薦單位：安徽佳明環?？萍脊煞萦邢薰?/p>

項目所處理污泥種類：河道底泥

項目概況描述

本項目位于深圳寶安機場安全區內，污染源主要是周邊面源匯集及機場清洗飛機后流入廢水，水面面積30萬㎡，清淤量23萬m3。因深圳地區土地資源緊張，污泥需進行脫水減量化處理后再進行安全填埋減少土地占用。在清淤工藝設置上經過污泥性狀分析使用整套污泥帶式壓濾設備處理后，污泥達到減量化處理效果，外運污泥約15萬m3，經濟指標明顯。

技術工藝/解決方案名稱及原理

生態清淤+旋流篩分減量化+帶式壓濾脫水固結

根據寶安機場調蓄池的環境現狀和我公司歷年類似工程經驗,選擇環保絞吸式挖泥船帶水作業,將池部底泥通過絞吸式挖泥設備在封閉空間絞吸制漿,通過泵送系統抽吸上來,通過密閉管道輸送直接進入污泥篩分減量化設備。篩分減量化設備分為三級分離系統，篩分粒徑為45~75μm以上,將污染底泥分不同粒徑篩分出來,去除水中絕大部分的砂粒和部分粉粒、粘粒等,最終得到含水率55~75%的污泥,篩分不出來的細小顆粒物進濃漿沉淀堰濃縮沉淀后，過壓濾機進一步脫水處理至含水率為40~50%，得到的泥餅經堆土處理進一步干燥后由密閉的運輸車內外運處理，濃漿沉淀堰和壓濾余水通過澄清后回排蓄水池。

工藝流程圖/技術解決

3、項目名稱：宿州市主城區黑臭水體綜合整治工程PPP項目（標段二）

項目推薦單位：安徽省通源環境節能股份有限公司

項目所處理污泥種類：河道底泥

項目概況描述

本工程主要內容截污控源工程、內源治理工程、水利河道工程、景觀提優和生態修復工程、電氣自控以及與黑臭水體治理相關的工程。項目實施后有效的削減進入河道中的點源及面源污染，同時將河道本身的內源污染進行清淤脫水并進行進一步的資源化利用，通過引水調水以及水體中生態系統的構建，強化水體的自凈能力的恢復，并最終消除城市水體的黑臭現象。

技術工藝/解決方案名稱及原理

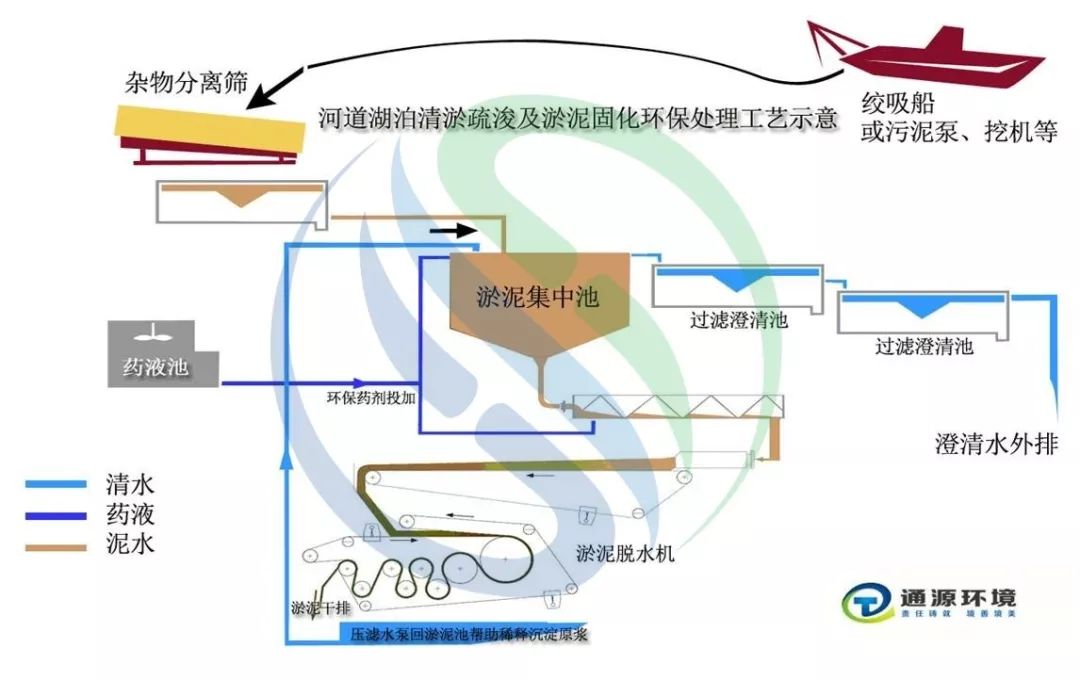

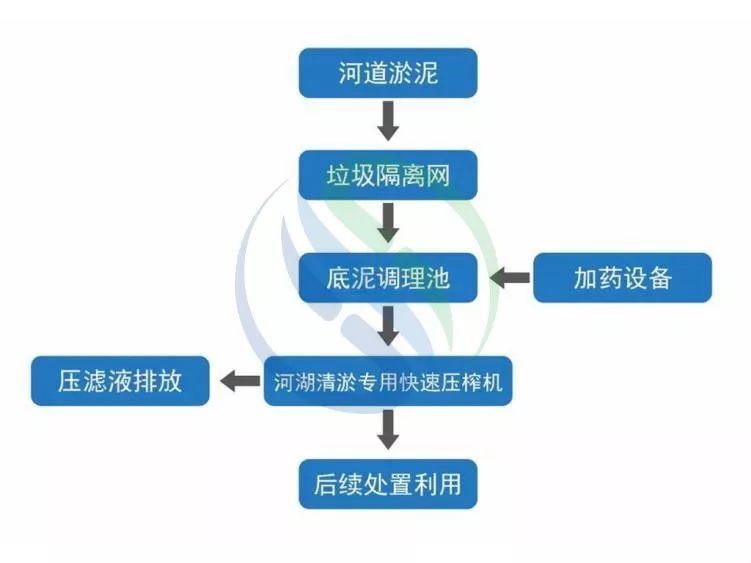

基于帶式壓濾機的河道底泥一體化處理處置

工藝流程圖/技術解決方案示意圖

4、項目名稱：無為縣城區污水處理廠污泥處理處置工程

項目推薦單位：安徽省通源環境節能股份有限公司

項目所處理污泥種類：市政污泥

項目概況描述

本項目總投資2395.11萬元，處理能力50t/d。項目占地面積約3300㎡，其中土建、設備和深度脫水及熱解炭化車間（鋼結構）均按50噸污泥/日（80%含水率計）設計；包括污泥深度脫水車間、污泥熱解炭化車間、倉庫、變配電間等。污泥來源于兩個污水處理廠，其中無城污水處理廠產生絕干污泥約7.2t/d，城東污水處理廠產生絕干污泥約3.4t/d。

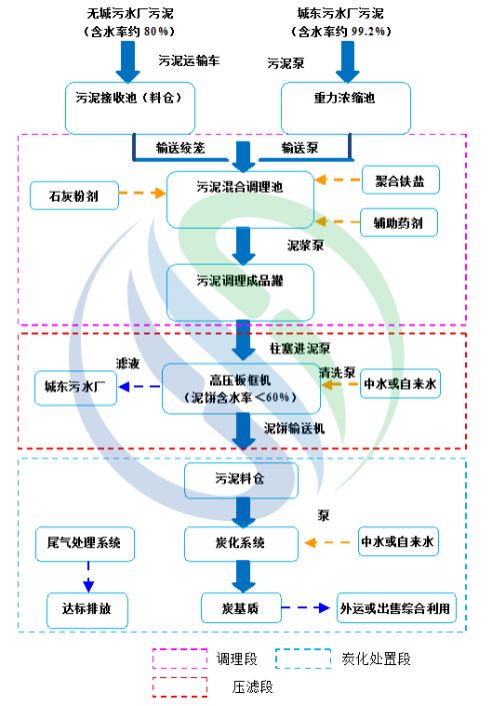

項目采用“高干脫水工藝”先對污泥進行脫水，然后采用“中溫炭化工藝”將脫水后的污泥進行干化炭化處理，產生的污泥基生物炭資源化方向目前為園林利用，與合肥周邊兩家營養土制備廠家簽訂長期供需合同。最終實現污泥的減量化、無害化、穩定化和資源化，及能源的綜合循環利用。

技術工藝/解決方案名稱及原理

污泥炭化是在缺氧或無氧條件下進行，利用污泥中有機物的熱不穩定性，通過絕氧條件下對其加溫和加壓，使生化污泥中的細胞裂解，將其中的水分釋放出來；使污泥中的有機物產生熱裂解，有機物根據其碳?xì)浔壤涣呀?，形成利用價值較高的氣相（熱解氣）、和固相（固體殘?jiān)?，同時又最大限度地保留了污泥中炭質的過程。污泥炭化的優勢在于，污泥炭化是通過裂解方式將污泥中的水分脫出，能源消耗少，剩余產物中的炭含量高，發熱量大，N、P含量高；污泥炭化是能夠抑制有害氣體二噁英類物質的產生，同時污泥炭化過程可以降低重金屬的生物有效性，可以使碳酸鹽結合態和可交換態重金屬向殘?jiān)鼞B(tài)和硫化物結合態轉化，從而顯著降低了污泥資源化利用所帶來的環境風險。

工藝流程圖/技術解決方案示意圖

5、項目名稱：雄縣城區污水管網（含雨污合流管網）清淤、維護保養

項目推薦單位：北京隆科興科技集團股份有限公司

項目所處理污泥種類：管網污泥

項目概況描述：

本項目為雄縣城區污水管網（含雨污合流管網）清淤、維護保養工程，該項目須清除長度為25252m管道（包含附屬物）內淤積的垃圾、漂浮物和泥沙，工程涉及管道附屬的污水檢查井190座，沉泥井138座，污水管道（管徑分布為DN640、DN650、DN800、DN900、DN1000、DN1700）淤積物7306.86m3，雨污合流管網檢查井118座，沉泥井56座，收水口221座，雨污合流管道（管徑分布為DN800、DN900、DN1000）淤積物7608.93 m3，重金屬檢測9處，清除的污泥進行無害化填埋處理。

技術工藝/解決方案名稱及原理

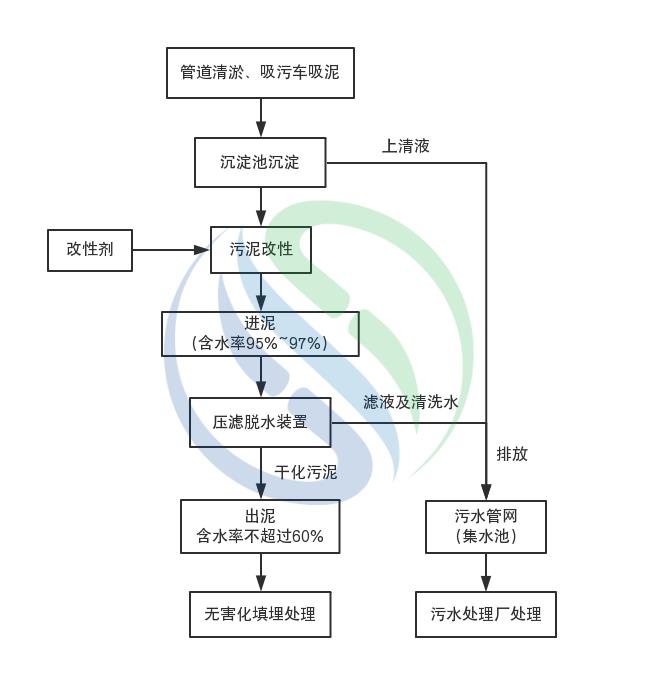

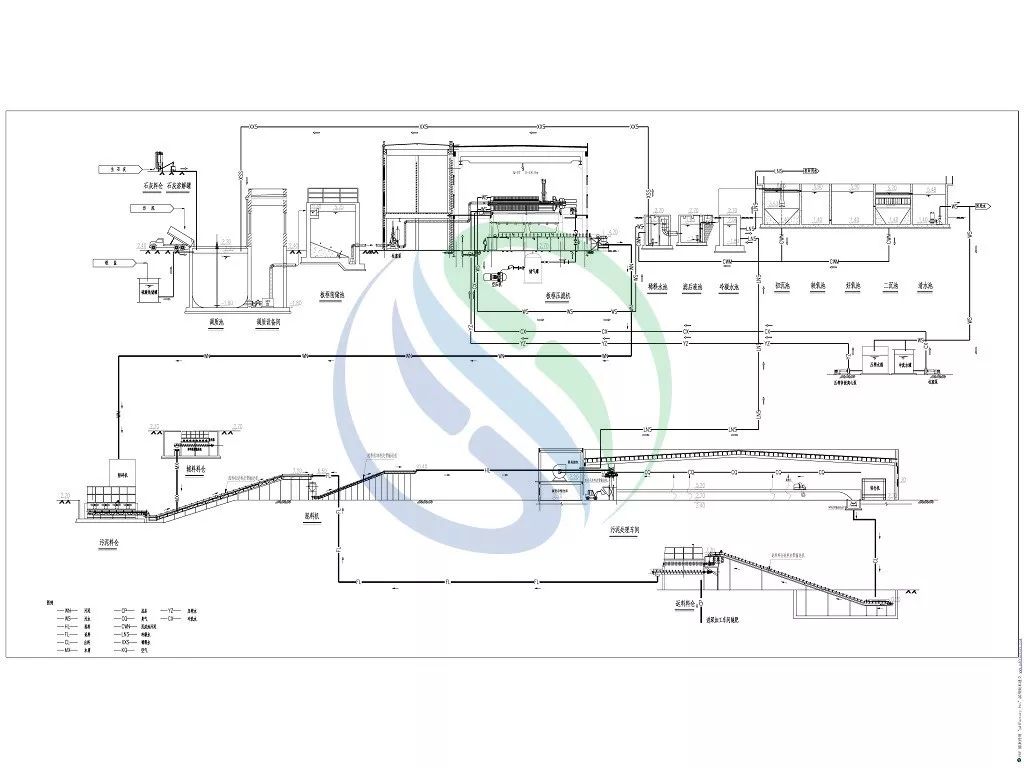

管道污泥清淤、脫水無害化處理

管道污泥經過吸污車清淤吸泥后，經沉淀池沉淀，加入改性劑后，采用高壓隔膜壓濾機進行泥水分離，分離后泥餅無害化填埋處理。

高壓隔膜壓濾機工作原理是由濾板排列組成濾室。濾板的表面有麻點和凸臺，用以支撐濾布。濾板的中心和邊角上有通孔，組裝后構成完整的通道，能通入懸浮液、洗滌水和引出濾液。濾板兩側各有把手支托在橫梁上，由壓緊裝置壓緊濾板。濾板之間的濾布起密封作用。在進料泵的壓力作用下，將需要過濾的污泥送進各濾室，通過過濾介質，將固體和液體分離。在濾布上形成濾渣，直至充滿濾室形成濾餅，自動關閉進料閥，向?yàn)V室內通入氣體或液體，使得濾布膨脹變形，從而達到對濾餅的二次壓榨的作用，進一步減少水分。濾液穿過濾布并沿濾板溝槽流至下方出液孔通道，集中排出。過濾結束后打開壓濾機卸除濾餅（濾餅儲存在于相鄰兩個濾板間），清洗濾布，重新壓緊板濾開始下一工作循環。

工藝流程圖/技術解決方案示意圖

6、項目名稱：鷹潭市污泥處理廠項目

項目推薦單位：北京首創污泥處置技術有限公司

項目所處理污泥種類：市政污泥

項目概況描述

項目位于鷹潭市高新區白露片區工業園東北角，城南污水處理廠內，占地面積約4000平方米。該項目屬新建工程。工程采用連續深度脫水耦合低溫干化工藝，形成年處理生活污水處理廠污泥2.37萬噸的生產能力，處理后污泥含水率小于20%。項目總投資約3000萬元

技術工藝/解決方案名稱及原理

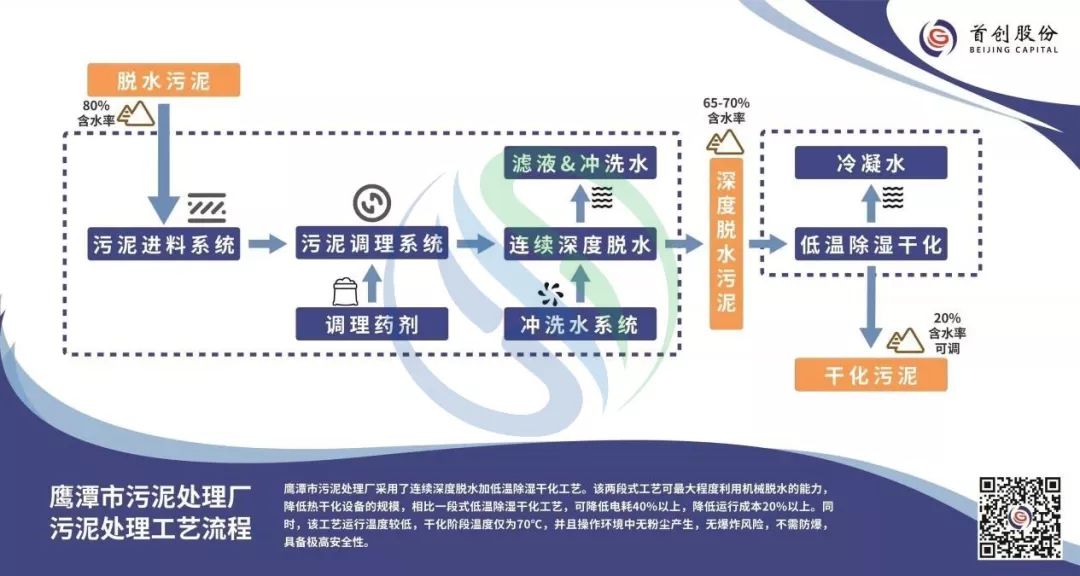

連續深度脫水耦合低溫干化工藝

首選采用連續深度脫水系統把含水率80%-84%的污泥通過機械脫水的方式把污泥含水率降低到60%-70%，再通過低溫干化工藝把污泥干化到含水率10%-30%。

工藝流程圖/技術解決方案示意圖

7、項目名稱：福建省平潭污泥處理中心項目

項目推薦單位：北京沃土天地生物科技股份有限公司

項目所處理污泥種類：市政污泥

項目概況描述

平潭污泥處理中心規劃總用地面積31928.38㎡，總建筑面積5784㎡，處理規模為80%含水率市政污泥60t/d。采用北京沃土VTBCS?槽式高溫好氧發酵技術，添加VT 菌劑，通過20天左右好氧發酵將污泥含水率降低到40%以下，充分實現了減量化、穩定化和無害化處理，其產品為優質的園林綠化基質，可以資源化利用。工程建設內容包括污泥進泥區、輔料及混料區、好氧發酵區、陳化區、加工及成品暫存區，配套除臭設施，綜合樓，地下消防水泵房，門衛室等土建工程；北京沃土提供全套污泥好氧發酵處理設備，并負責工藝設計、設備安裝、啟動調試、人員培訓等綜合服務。

技術工藝/解決方案名稱及原理

北京沃土市政污泥槽式高溫好氧發酵系統VTBCS?：

污泥好氧發酵技術其原理是在好氧環境下微生物分解污泥中有機物，使污泥變成CO2和穩定的腐殖質，實現有機物的穩定化，同時產生熱量使污泥升溫，蒸發水分、殺死蛔蟲卵和病原體，實現減量化和無害化。

本解決方案針對市政污泥傳統好氧發酵處理中存在的配料不均勻、進出料自動化程度和生產效率低等問題，通過開發的精準配料、自動進出料、多功能翻堆和智能控制等關鍵技術，研制并應用新型鏈板式翻堆機（VTFD/L系列）和臥式雙軸槳葉混料機等核心裝備，創新集成了精準配料、生物接種、矩陣布料、分段曝氣、翻堆移位、在線監測及智能控制、臭氣控制等單元技術，真正實現污泥好氧發酵減量化、穩定化和無害化處理，以及資源化利用處置。

工藝流程圖/技術解決方案示意圖

8、項目名稱：廣東省佛山市順德區城市污泥減量除臭智能免烘干處理

項目推薦單位：廣東科達潔能股份有限公司

項目所處理污泥種類：市政污泥

項目概況描述

科達潔能針對污泥含水率高、脫水難及惡臭的問題，開發合理高效的城市污泥改性—脫水—減量—除臭一體化處理系統裝備，具體內容如下：

① 研究污泥的微觀結構，找到污泥脫水難、除臭效果不佳的原因；

② 通過試驗找到與之反應的藥劑，確定脫水劑和除臭劑的最佳組合及藥劑量；

③ 研究全新的污泥處理工藝技術，從根源上解決污泥脫水難、惡臭的問題；

④ 設計適用于該工藝的整線裝備，滿足處理要求。

經該技術處理后，污泥含水率從86%左右降低為50%以下，脫水速率增加5倍以上，污泥減量至原來的50%以下，污泥臭味降低為原來的20%以下；且系統用水的再生率高，經簡單處理即可達到國家《污水綜合排放標準》一級A標準，能夠?qū)崿F(xiàn)水資源良性循環。

技術工藝/解決方案名稱及原理

本項目主要是針對污泥結合水強化分離改性技術、污泥中有害物質削減技術以及污泥深度處理、穩定化技術來進行研究；其處理過程包括原料漿化除雜工段、物理破壁改性工段、化學改性工段、脫水分離工段。

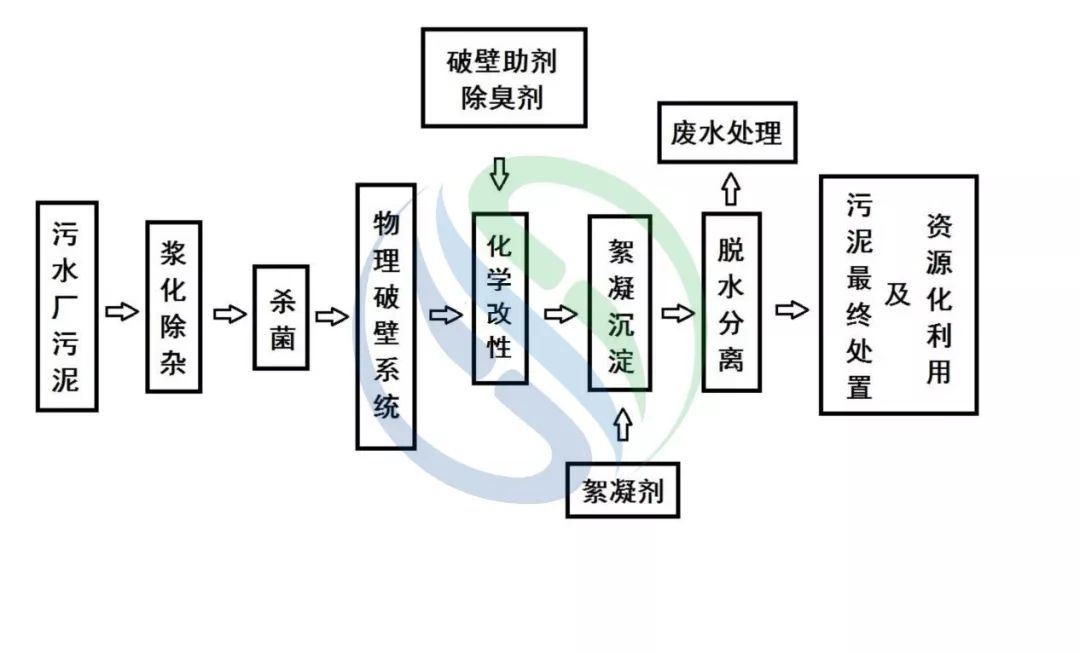

首先將污泥加水轉化為均勻分散具有流動性的懸浮漿液，并將大顆粒泥渣進行過濾分離，然后采用物理破壁和化學除臭破壁相結合的方式，首先利用特有的物理破壁系統將污泥顆粒減少，破壞污泥的原始粘連結構，對污泥顆粒內壁造成“創傷”，實現包裹型結構的破壁，讓水分子可以游離出來，再通過化學試劑與破壁后的污泥充分接觸反應，這樣只需加入極少的藥品量就能達到最佳的除臭脫水效果，最后通過壓濾機進行機械脫水。

工藝流程圖/技術解決方案示意圖

9、項目名稱：長善垸污水處理廠污泥深度脫水工程

項目推薦單位：廣州晟啟能源設備有限公司

項目所處理污泥種類：市政污泥

項目概況描述

長善垸污水處理廠內污泥在該廠現有二期污泥脫水間脫水至80%后，經污泥泵輸送至新建車間的濕泥料倉，其他污水處理廠的污泥（約300噸/日，預處理至含水率不高于80%），通過污泥運輸車運輸至新建車間前的投料平臺，倒入濕泥料倉中。濕泥料倉下設置污泥泵，將料倉的污泥輸送至晟啟污泥低溫干化機中進行深度脫水至含水率50%以下，脫水后的污泥通過螺旋輸送機、刮板機輸送至干泥料倉，再外運至南方水泥廠協同焚燒處置。

技術工藝/解決方案名稱及原理

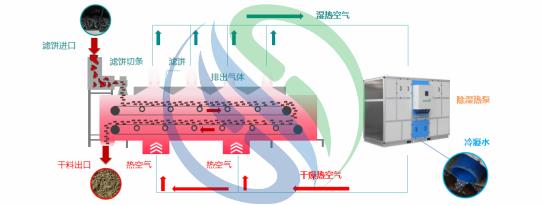

低溫干化技術

低溫污泥干化技術是一種通過低溫干化系統產生的干熱空氣在系統內循環流動對污泥進行干化的處理技術，可把經板框壓濾機、帶式壓濾機和離心脫水機的含水率80%的濕污泥干燥為含水率10-60%的干化泥塊。

低溫污泥干化主要利用除濕熱泵進行工作。該設備利用制冷系統使?jié)駸峥諝饨禍孛摑?，空氣中的水分?jīng)降溫形成冷凝水排出（配有冷卻塔，用于濕熱空氣的降溫冷凝）；同時通過熱泵原理回收空氣水份凝結所放出的潛熱加熱空氣，加熱后的干燥熱空氣送入污泥處置單元，烘干污泥并形成濕熱空氣外排入除濕熱泵系統中，形成閉式循環。

工藝流程圖/技術解決方案示意圖

10、項目名稱：濰坊市污水廠污泥無害化處置項目

項目推薦單位：機科發展科技股份有限公司

項目所處理污泥種類：市政污泥

項目概況描述

濰坊市污水廠污泥無害化處置項目位于昌邑市龍池鎮化工園區，主要服務于濰坊市中心城區、坊子區、寒亭區、濱海區、昌邑市及周邊市政污水廠生產過程所產生的剩余污泥。采用“板框壓濾+好氧堆肥+資源化利用”工藝，通過動態連續運行模式，實現自動進料、混料、輸送、布料、翻拋、出料、返料等工序，產品含水率小于40%。質量標準達到《城鎮污水處理廠污泥處置土地改良用泥質》（GB/T24600-2009）、《城鎮污水處理廠污泥處置林地用泥質》（CJ/T362-2011）、《城鎮污水處理廠污泥處置園林綠化用泥質》（GB/T23486-2009）、《城鎮污水處理廠污泥處置農用泥質》（CJ/T309-2009）標準。生產過程自動化程度高，流程緊湊、連續通暢。其工藝科學性、規模效益性、環保持續性等在華東乃至全國同行業中居于前列或領先地位，真正實現污泥的減量化、穩定化、無害化、資源化目標。

技術工藝/解決方案名稱及原理

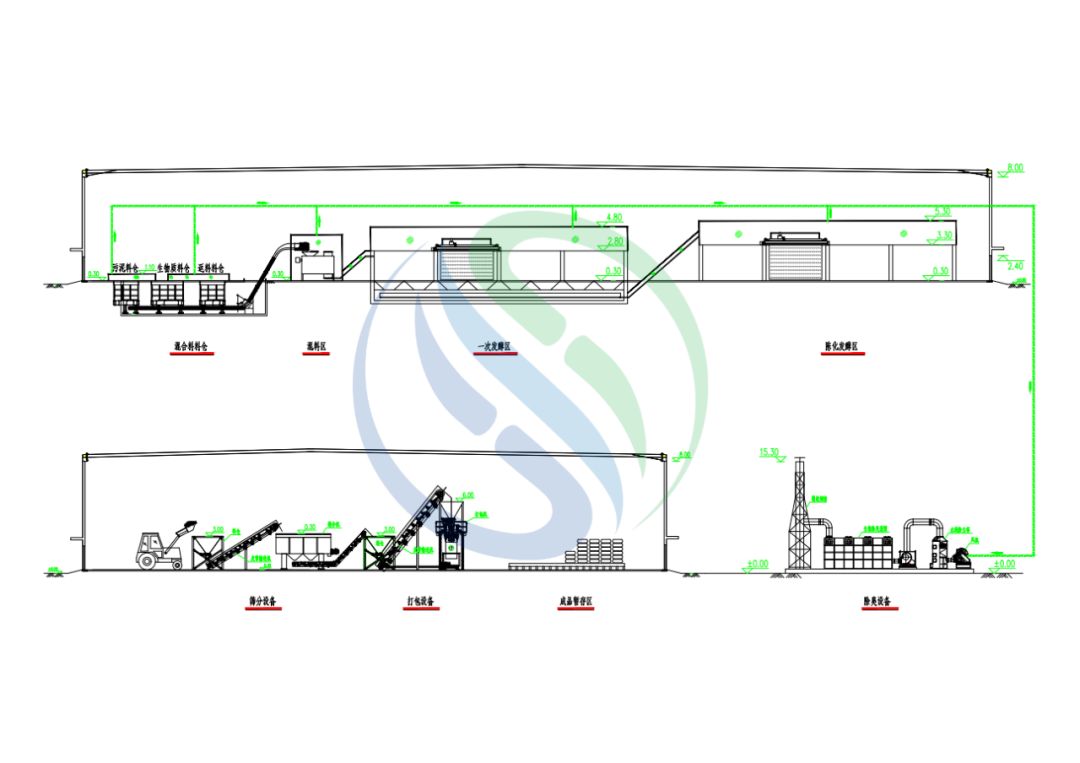

本工程污泥處理的工藝采用“板框壓濾脫水（含水率≤60%）+好氧堆肥+資源化利用”工藝。系統產生的臭味經過收集系統收集后，生物濾池處理達標排放。

1、板框壓濾脫水

污泥（含水率80%）經過加水調質后，將含水率提高到90%以上，同時投加鐵鹽對污泥進行改性，再投加生石灰后二次壓榨，將含水率降低至60%。送至泥餅破碎機破碎，然后輸送至好氧發酵車間。

2、好氧堆肥

破碎后泥餅、干料、返混料和菌劑輸送至混料機進行混合，含水率調至55%后進入布料機，實現均勻進料?；旌衔锪显诤醚鯒l件下進行高溫好氧發酵，倉底布置有曝氣系統，進行分區域精確供氧。發酵倉污泥在翻拋機作用下，經過一個發酵周期后物料含水率＜40%，出料通過皮帶輸送機自動出料分料，一部分返回到返料料倉，另一部分輸送至加工車間。

3、資源化加工

好氧發酵后物料與腐殖酸、粘土進行混配，再經過造粒、烘干、冷卻、篩分、涂膜處理后達到有機肥制肥標準。計量包裝后送達成品庫。

4、通風除臭

脫水機房及發酵車間內產生的臭氣經收集管道負壓收集后，進入生物濾池，經過水洗-生物吸收段處理后達標排放。產生冷凝水排至廠區濾后液儲池，排入污水處理站。

工藝流程圖/技術解決方案示意圖

11、項目名稱：紹興柯橋區河道淤泥脫水固化處理中心

項目推薦單位：路德環境科技股份有限公司

項目所處理污泥種類：河道底泥

項目概況描述

路德環境在紹興市柯橋區建成投產齊賢、錢清、福全、鏡湖等4個泥漿集中處理中心，本項目采用BOO方式，即企業自行“建設-擁有-運營”，政府部門在前期只需要授予項目一定期限的經營權和提供“三通一平”的項目用地，在項目運營期間采購淤泥處理的環保服務，并按實際泥漿處理量定期支付淤泥處理費用。

此模式下，政府部門和項目業主在項目前期節省了大量的人力、物力、財力，同時無需承擔任何風險。通過產出土方的稱重、含水率檢測和反算計量，將傳統中難以監管的清淤疏浚、底泥處理等水下隱蔽工程，變成了公開透明工程，確保清淤除污的效果，杜絕了偷排亂倒行為，將寶貴的財政資金都真正花在刀刃上。

技術工藝/解決方案名稱及原理

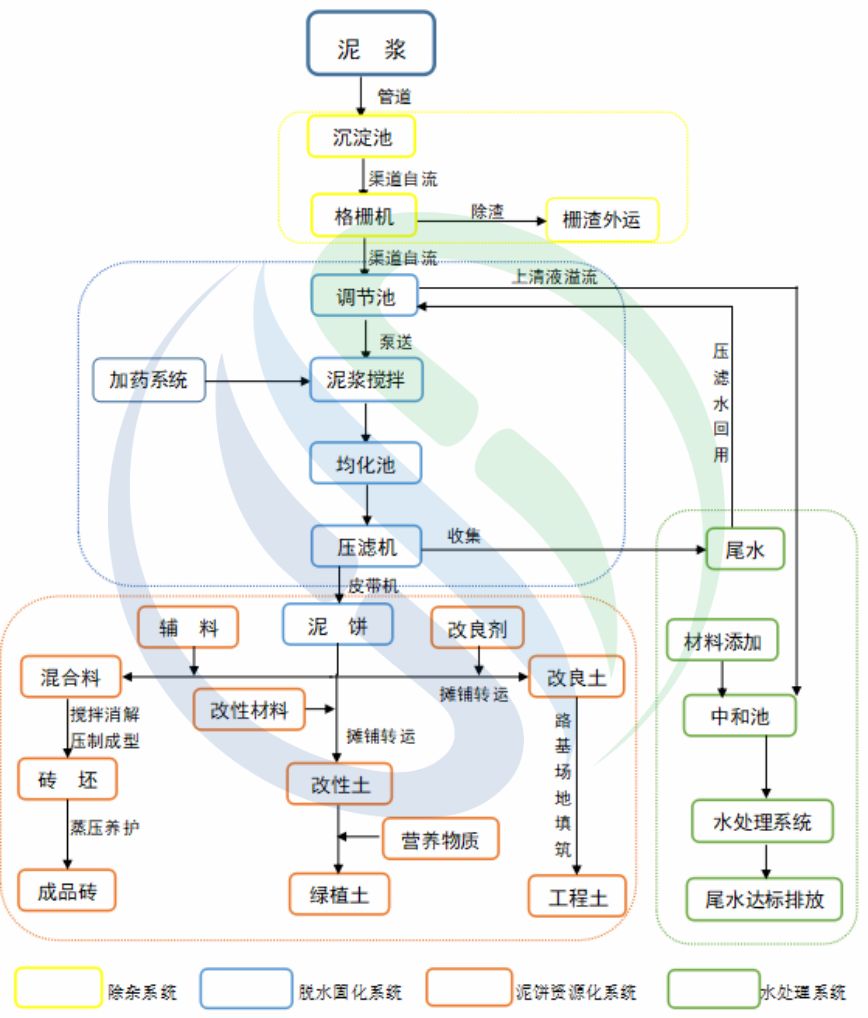

針對河湖淤泥、工程泥漿存在脫水困難、污染環境、堆場不足等問題，公司經過多年研發摸索及工程實踐，自主研發了“泥漿脫水固結一體化處理成套技術及設備系統”。本技術通過使用無機和有機的高分子調理劑對淤泥進行調理處置，中和淤泥中膠體和懸浮物顆粒表面電荷，克服膠體和懸浮物顆粒間的靜電排斥力，從而使那些微細顆粒脫穩。經過泥漿濃縮聚沉、調理脫水、調質固化及脫水壓榨等子系統，將淤泥即時分離為含水率40%以下的泥餅和清澈尾水，實現對疏浚淤泥的減量化、無害化、穩定化處理及資源化利用。

此技術首次實現了脫水、固化過程在1小時內一次性完成，可實現24小時工廠化流水作業。固化后的泥餅可用作工程回填土、園林綠化土、堤岸護坡用土、景觀微地形用土、蒸壓灰砂磚、混凝土加砌塊、路沿石等墻體材料、建筑材料等。

工藝流程圖/技術解決方案示意圖

12、項目名稱：鄭州市雙橋污泥處理廠

項目推薦單位：MTI環境工程（北京）有限公司

項目所處理污泥種類：市政污泥

項目概況描述

鄭州市雙橋污泥處理廠隸屬鄭州市污水凈化有限公司，位于雙橋污水凈化處理廠院內，主要處理來自鄭州市各市政污水廠產生的市政污泥；設計污泥處理能力600噸/天；工藝采用MBT-T污泥好氧發酵技術，該技術的核心是 “負壓供氧+除臭一體化”。通過槽式翻拋、全自動進出料和分區加罩除臭的設計方案，系統解決了污泥好氧發酵過程中生產自動化及臭氣處理等問題，是MTI環境工程（北京）有限公司的最新一代MBT-T技術，與國內同類項目相比能耗低、自動化程度高、占地面積小、生產方式靈活、發酵產品質量穩定、環境友好。

技術工藝/解決方案名稱及原理

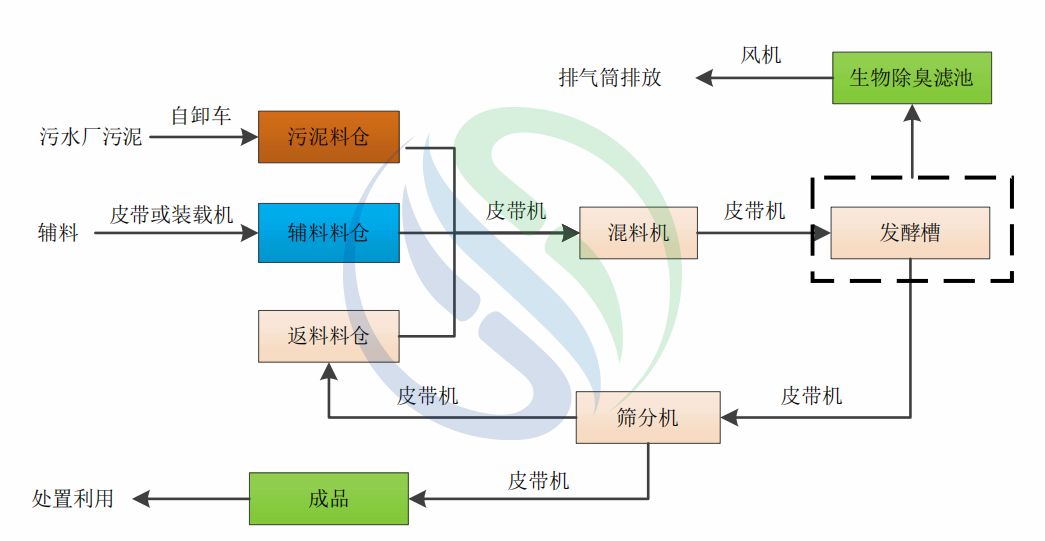

MBT好氧發酵工藝是在高度機械智能全自動化運行的基礎上，采用“槽式翻拋” + “負壓供氧—除臭一體化”+“智能調控”的整體技術，可以在保證發酵反應順利進行的同時，對環境做到最佳控制。

工藝流程圖/技術解決方案示意圖

13、項目名稱：北京高安屯污泥處理中心工程

項目推薦單位：普拉克環保系統（北京）有限公司

項目所處理污泥種類：市政污泥

項目概況描述

2015年普拉克簽約北京高安屯污泥處理中心工程(1836噸污泥/日)污泥項目。

該項目工藝方案采用污泥濃縮+污泥預處理+熱水解+厭氧消化+板框脫水工藝的綜合處理方案，普拉克公司為其提供整體工藝設計和系統集成咨詢服務,并提供子系統污泥厭氧消化系統的核心設備供貨，以及調試及試運行等技術服務。

本此申請?jiān)u選項目為“北京市高安屯污泥處理中心工程”，超大規模污泥處理項目，日處理規模1836噸/日（以含水率80%計），污泥來自多家污水處理廠，采用8個12000立方米的厭氧罐，沼氣產量每日11萬立方米，沼氣用來發電，目前該項目已穩定運行。且自2017年運行以來，整體運行穩定，污泥厭氧消化系統，有機物分解率和沼氣產量穩定，實現了集中式污泥處理中心污泥減量化和資源化的功能設置目標。

技術工藝/解決方案名稱及原理

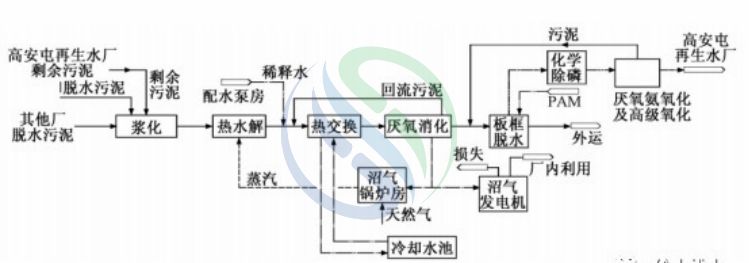

全廠污泥處理的工藝技術路線是：外廠污泥經脫水后送至高安屯污泥處理中心，用高安屯再生水廠的剩余污泥混合漿化，后泵送入污泥緩存?zhèn)}；然后進入熱水解系統，熱水解處理后出泥經過稀釋和冷卻至合適含水率和合適溫度后，進入消化池采用普拉克ANAMET?厭氧消化技術，消化后的污泥經壓濾脫水機房進行脫水至含水率60％以下

ANAMET?工藝，是利用厭氧微生物處理含有高濃度有機物物料的微生物處理工藝，物料中有機物中的大部分被轉化成沼氣（含甲烷60%左右）。

這項技術的優勢在于它生產出一種可利用沼氣，僅消耗極少能源和化學品，產生的沼氣成份取決于廢水及廢棄物的物料特征，其中含50-85%的甲烷，并且會產生相當于每天燃燒幾噸燃油的大型能源設施能夠產出的能量。

該工藝除能夠降解有機物，還能把廢棄物中的有機物變成可利用的生物質綠色能源，是真正變廢為寶的工藝。

ANAMET?是在世界各地廣泛使用的厭氧處理方法，已經建設了大量的典型工程，是一種經實踐檢驗的可靠技術，而且維護費用低。

工藝流程圖/技術解決方案示意圖

14、項目名稱：廣東省江門市新型污泥熱解技術和綜合應用項目

項目推薦單位：尚鼎環境科技（江蘇）有限公司

項目所處理污泥種類：市政污泥

項目概況描述

多段爐是美國最常見的污泥焚燒爐，美國目前安裝的多段爐裝置超過400套，其中大部分安裝在廢水處理廠，用來處理廢水污泥。

尚鼎環境在廣東江門建設的污泥處理裝置為國內首個采用多段爐處置污泥的大型工業化裝置，裝置日處理污泥80噸，通過熱解方式實現了污泥的無害化處置，目前該裝置已穩定運營一年。用多段爐熱解模式處理污泥相對于其他的污泥處置形式具有以下優勢：

1、更大的物料處理能力：熱解模式下可比焚燒模式提高30%~50%的處理量。

2、節約輔助燃料：由于熱解模式下所需空氣量較少，減少了加熱空氣所需的熱量，該系統采用天然氣作為能源，目前工業化平均消耗為35NM3/T污泥。

3、更少的排放量：由于熱解模式下多段爐氣體流速比焚燒模式低，煙氣中夾雜的顆粒物更少，約為焚燒模式下的50%，從而減少了顆粒物的排放。

目前，該裝置已平穩運行一年多，所有污染物排放經第三方監測全部遠低于現有國家標準，已經通過環評驗收。污泥處置成本約為150元/噸泥，遠低與其他污泥處置裝置的成本，真正做到環保、經濟處置污泥。

技術工藝/解決方案名稱及原理

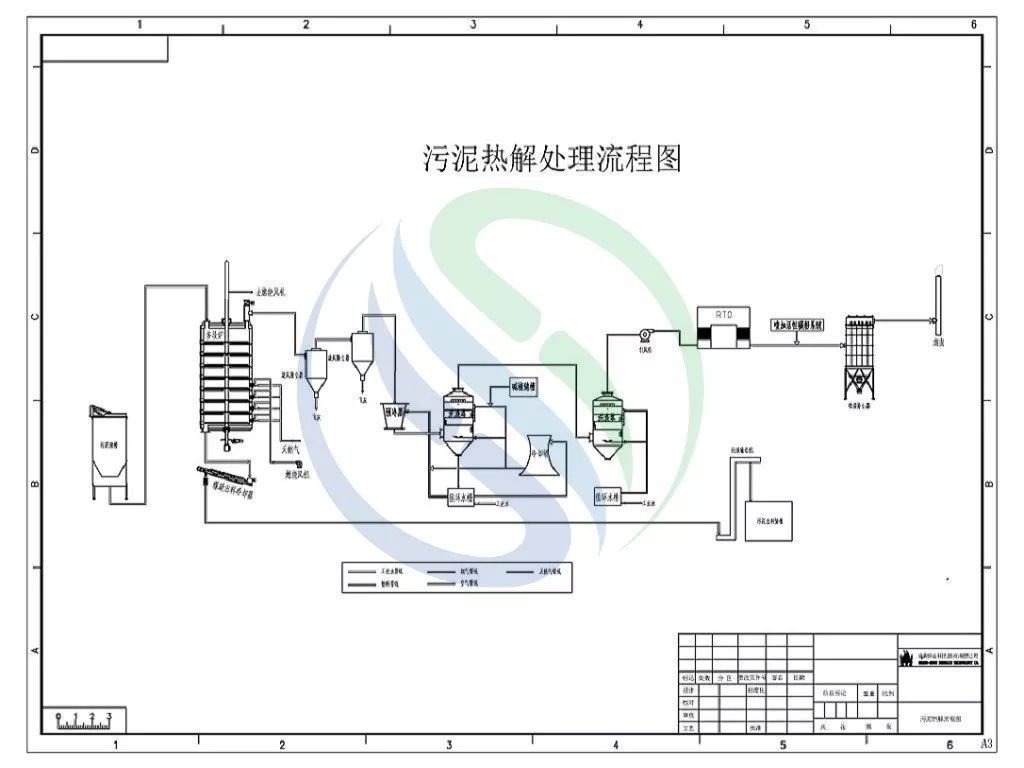

多段爐污泥熱解炭化系統

熱解：是指在缺氧條件下，有機物在350至550℃溫度范圍內發生的分解過程。熱解是一個吸熱反應過程。裂解作用是在嚴格控制通風量的前提下加入很少一部分空氣氧使反應體系的溫度達到400至750℃范圍，以啟動有機物分子鏈“斷裂”（生成CO等成分）的分解反應過程。熱裂解作用習慣性地被用作長鏈有機物（含有6到20個碳原子）熱分解過程的稱謂。在多段爐污泥熱解過程中，熱解所需熱量全部由部分污泥燃燒或加入一些輔助燃料提供，因此該過程也可以定義為缺氧燃燒過程。

工藝流程圖/技術解決方案示意圖

15、項目名稱：虹橋水質凈化廠污泥濃縮+脫水干化處理工程

項目推薦單位：上海復潔環保科技股份有限公司

項目所處理污泥種類：市政污泥

項目概況描述

本工程設計處理污水總規模20萬m3/d，采用半地下式結構設計，出水標準執行《城鎮污水處理廠污染物排放標準》（GB18918-2002）中的一級A標準，其中氨氮和總磷執行地表水Ⅳ類水標準。

本工程項目主要包含：新建污泥脫水干化車間、鍋爐房、污泥脫水干化系統設備、除臭系統、電氣、儀表自控等。

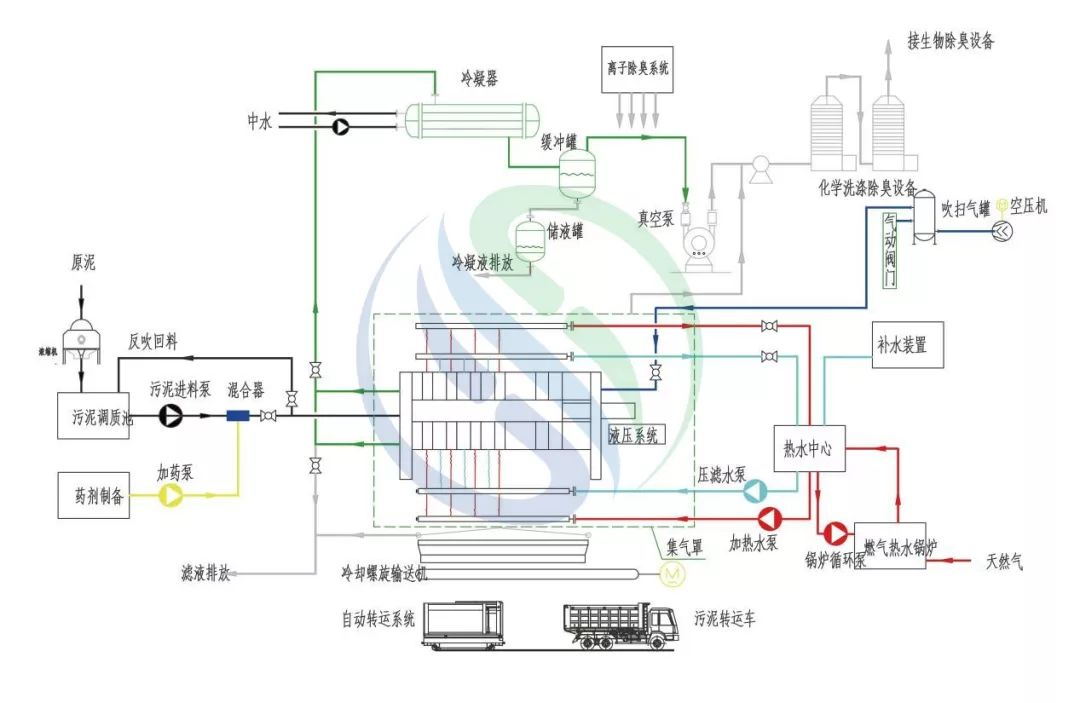

本工程污泥處理采用“低溫真空脫水干化工藝”，將污泥含水率降至40%以下，干污泥外運至白龍港污泥處置中心予以處置。

技術工藝/解決方案名稱及原理

低溫真空脫水干化成套技術裝備，是上海復潔環?？萍脊煞萦邢薰咀灾餮邪l(fā)的一種新型固液分離設備（發明專利號：ZL201210045436.3）。該技術改變了傳統工藝流程，將物料的脫水與干化（干燥）工序合成一體，在同一設備上連續完成。

針對常規脫水后不能滿足含固率要求的物料（污泥、煤泥、尾礦等），將含水率進一步降至20%以下；

實現脫水干化一體化，減少物料在脫水與干化設備間的時間、空間轉換，降低因含水率過高造成運輸與儲存環節的二次污染和安全隱患；

機械脫水達到極限后，利用低溫（<100℃）真空干化原理，使物料達到傳統熱力干化的脫水效果；

將物料水分降至資源化利用的要求，最大限度地實現了物料的減量化，并在一定程度上起到了殺菌滅活和無害化的作用，是物料脫水干化領域的新一代節能降耗設備。

工藝流程圖/技術解決方案示意圖

16、項目名稱：廊坊市中心城區河渠綜合治理項目

項目推薦單位：上海同臣環保有限公司

項目所處理污泥種類：河道底泥

項目概況描述

廊坊市中心城區河渠密集，縱橫交錯。由于排污體系不完善、截污不到位，導致大量污水排入河道，惡化了水質。加上城市生活垃圾和污水的排入，使河渠水體發黑發臭，底泥淤積十分嚴重。此次工程主要是針對六干渠（大皮營引渠-八干渠）、老六干渠（高速-大皮營引渠）、大皮營引渠（北京界-龍河）、八干渠（六干渠-北鳳道、李莊泵站-天津界）、五干渠（南龍道以北）等水域進行綜合治理，包括河道清淤、岸線整治、老六干渠截污干管建設、直排口封堵及切改、八干渠（金橋以北段配建中水管線，實現金橋以北八干渠短期內及時渠道注水需求）等一系列的綜合治理項目。

技術工藝/解決方案名稱及原理

項目治理方案: 此次治理項目采用由河道底質改良技術、水生態系統構建技術組成的水域生態修復技術系統，對流域水體進行水生態修復，該系統技術能有效的消納內源污染及面源污染（大氣沉降、降雨、地表徑流、岸邊垃圾落葉等面源污染），恢復水體自然平衡的水生態系統。

工藝流程圖/技術解決方案示意圖

17、項目名稱：朔州市污泥集中處置中心

項目推薦單位：中持水務股份有限公司

項目所處理污泥種類：市政污泥

項目概況描述

朔州市污泥處置中心位于朔州市朔城區七里河村南，占地面積約8000m2，投資約2900萬，由朔州市人民政府和朔州中持水務股份有限公司采用BOT模式簽署該項目特許經營合同，特許經營26年（建設期1年）。本中心 處理市第一、第二污水廠處理后污泥，設計處理規模40噸/天，含水率為60%。

于2017年12月26日開工建設，2018年9月順利完工。2018年10月19日開始試運行，2019年1月1日正式進入商業運營。

技術工藝/解決方案名稱及原理

SG-DACT好氧滾筒發酵技術：是通過好氧微生物代謝作用，使污泥中有機物轉化成穩定的腐殖質的過程。代謝過程中產生熱量，可使堆料層溫度升高至55℃以上，有效殺滅病原菌、寄生蟲卵和雜草種籽，并蒸發水分，實現污泥穩定化、無害化。

工藝流程圖/技術解決方案示意圖

哪些案例是您看好的典型案例？歡迎參與下方投票~

【投票截止日期：2019年8月1日17:00】

近期熱文

看看日本這家垃圾電廠！超震撼！

一文搞懂國內6大主流污水處理工藝！

【企業家之窗】鄭朝暉：環境產業的過往30年，皆為蓄勢

660億！三個月內水環境治理PPP項目釋放正當時

河南VS河北 看這波縣域垃圾焚燒市場大爆發！

八大“中”字頭企業競奪安陽18億水生態整治PPP項目

“E20水網固廢網”公號版權聲明：凡注明來源“中國水網、中國固廢網”的所有內容，包括但不限于文字、圖表、音頻視頻，版權均屬E20環境平臺所有，如若轉載，請聯系授權。違者視為侵權，本公號將保留對侵權者追究版權責任的權利。申請授權可聯系劉女士：17610899796

編輯 | 劉影、王媛媛

統籌 | 谷林

2019年，E20研究院重磅發布——年度報告、細分領域及總裁專屬報告，明確政策趨勢和產業形式，為把握市場機會提供有力支撐，具體報告名稱如下：
